| BAR M 1918 (Автоматическая винтовка Браунинга)

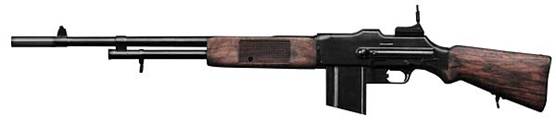

Рис 1. Автоматическая винтовка Браунинга Browning BAR M1918, исходный вариант
Страна: США
Длина: 1220 мм
Длина ствола: 610 мм
Масса: 8,9 кг
Калибр: .30
Нарезы: 4, прав.
Емкость магазина: 20 патронов
Темп стрельбы: 350 или 600 выстр/мин
Начальная скорость пули: 855 м/с
Джон Мозес Браунинг (1855-1926)
Разработку автоматической винтовки Джон Мозес Браунинг начал в 1917 году, по запросу американских военных, действовавших в Европе на полях Первой Мировой войны. Основной идеей было создать автоматическое оружие для пехоты, пригодное для ведения огня очередями от плеча и даже от бедра при наступлении, для создания высокой плотности огневого воздействия на противника. Идея эта оказалась порочной, а вот конструкция Браунинга, невзирая на недостатки, оказалась живучей - она состояла на вооружении Армии США вплоть до 1960х годов, а кое-где - и дольше. Нужно сказать, что в рамках поставленной задачи Браунинг вполне преуспел - оружие серии М1918 было надежным, хотя и трудоемким в изготовлении. Стараниями бельгийцев из FN Herstal конструкция Браунинга получила также распространение и в Европе, где перед второй мировой войной состояла на вооружении в Бельгии, Польше, Швеции, странах Балтии.
Рис 2. БАР 1918 в польской армии и кавалерии 1939г.
Устройство созданной талантом Браунинга автоматической системы BAR основывалось на принципе отвода из канала ствола части образующихся при выстреле пороховых газов, которые затем воздействовали на газовый поршень, соединенный с массивной затворной рамой. Ствол винтовки запирался легким — в виде бруска, двигающегося поступательно в направляющих выступах ствольной коробки — затвором при помощи шарнирно-качающегося в вертикальной плоскости Г-образного рычага, связанного посредством особой серьги с затворной рамой (это с одной стороны) и соединенного с ушком в средней части затвора—с другой. Движение затворной рамы с затвором в сборе характеризовалось длинным прямолинейным ходом, ударный механизм ударникового типа приводился в действие возвратно-боевой пружиной, размещенной внутри направляющей трубки газового поршня.
Рис 3. Вид в разрезе устройства Browning BAR M1918. хорошо видны устройство узла запирания и питания патронами
Рис 4. Схема разборки тяжёлой винтовки Браунинга.
Рис 5. Описание основных частей BAR 1918
Рис 6. Детальный разбор винтовки БАР 1918
Снизу солидной ствольной коробки винтовки крепилась рамка спускового механизма, и вставлялся прямой коробчатый отъемный магазин с двухрядным шахматным размещением в нем 20 патронов.
Хорошо и толково, вплоть до, казалось бы, второстепенных мелочей продуманная общая компоновка BAR вышла чрезвычайно удачной и сохранила привлекательность даже с сегодняшних позиций.
Рис 7. Несколько Браунингов 1918 БАР Находящихся в частной коллекции.
Тем не менее, М1918, по сути своей, с трудом поддается классификации. Будучи слишком тяжелым для оригинальной роли автоматической винтовки (М1918 более чем в 2 раза тяжелее винтовки М1 Гаранд или любой другой армейской магазинной винтовки того времени), он, с другой стороны, не являлся и полноценным ручным пулеметом - малая емкость магазина и несменный ствол тому виной. По огневой мощи М1918 во всех модификациях уступал таким образцам, как Дегтярев ДП-27, ZB-26 или BREN. Тем не менее, это было надежное оружие, обеспечивавшее повышение огневой мощи пехотного отделения и взвода, в каковой роли и использовалось.

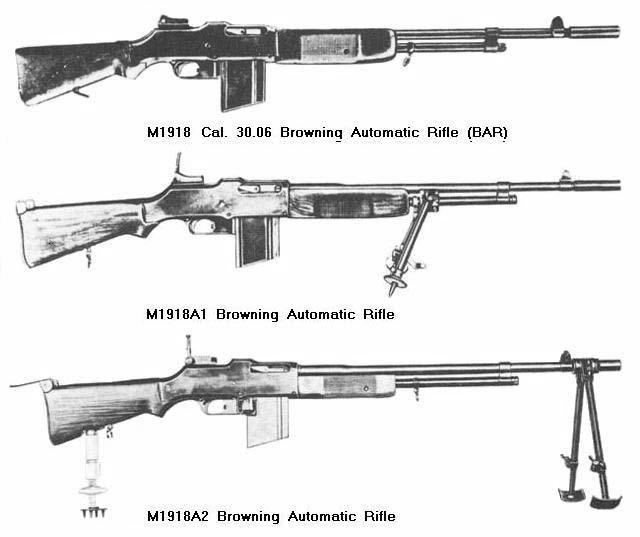

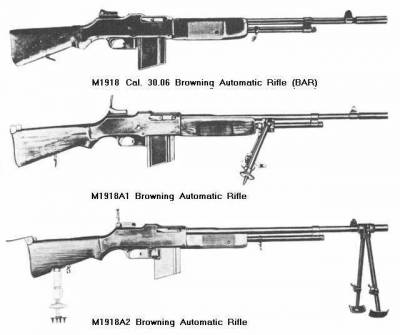

Рис 8. BAR 1918 в различных модификациях.
Первый именно "пулеметный" вариант BAR появился в 1922 году, когда по заказу Кавалерии США был создан ручной пулемет М1922, имевший двуногую сошку под стволом, дополнительную третью съемную опору под прикладом, и прицельные приспособления от пулемета Браунинга М1919. Ствол имел оребрение для лучшего охлаждения. М1922 выпускался в незначительных количествах.

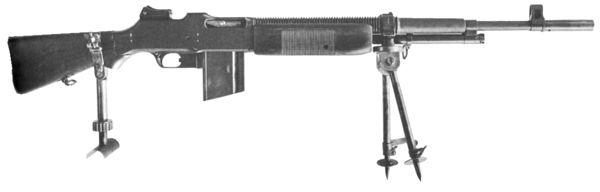

Рис 9. Browning BAR M1922 - ручной пулемет для кавалерии США
Следующей, также не массовой модификацией стал ручной пулемет М1918А1, созданный в 1937 году. От М1922 он отличался главным образом стволом без оребрения и отсутствием третей опоры под прикладом. На затыльнике приклада имелась откидная вверх пластина, облегчавшая удержание приклада у плеча.

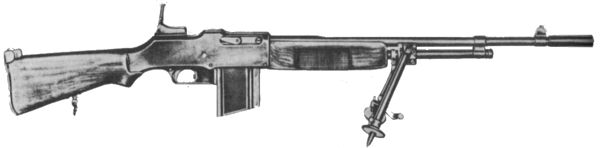

Рис 10. Browning BAR M1918A1
Самой массовой моделью стала модификация М1918А2, выпускавшаяся с перерывами с 1940 по середину 1950х годов. М1918А2 лишился возможности ведения огня одиночными выстрелами, вместо этого появился переключатель темпов огня - высокий темп обеспечивал теоретическую скорострельность в 650 выстрелов в минуту, низкий - около 450 выстрелов в минуту.

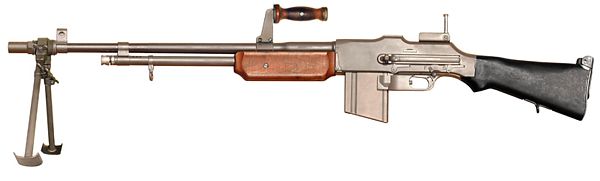

Рис 11. Browning BAR M1918A2, окончательный вариант
Стрелковое оружие, которым была оснащена американская армия, в целом, было качественней, чем у других армий-участников Второй Мировой. Солдаты, морские пехотинцы, рейнджеры и парашютисты получили все возможные виды оружия - начиная от легких карабинов M1, винтовок Гаранда, пистолетов-пулеметов Томпсона (Tommygun), M3A1 (Greasegun), и заканчивая серией пулеметов Браунинга - автоматической винтовкой BAR Rifle M1918, которую использовали как ручной пулемет, и, наконец, венцом пехотного оружия - тяжелым пулеметом 50 калибра M2.
Ниша тяжелого единого пулемета калибром в полдюйма (12,7 миллиметра или, по американской системе - 50 калибра) была заполнена не в каждой армии, несмотря на то, что польза от такого оружия очевидна. Не всем странам удалось создать и наладить массовый выпуск подобных систем. Одним из удачных конструкторских решений, в частности, был знаменитый тяжелый пулемет ДШК.
Рис 12. Американская пехота использует BAR 1918 во время боевых действий на ост. Окинава (Япония) 1945г
Стоит отметить впечатляющие качества BAR. Прицельная дальность стрельбы этого пулемета составляет 2000 метров. При этом кинетической энергии пули хватает, чтобы пробить не только стену каменного дома, но даже и броню легкой бронетехники. Во время войны "Браунинг" использовали против легких танков, бронетранспортеров, пехоты, укрывшейся в зданиях, его можно было также эффективно задействовать при отражении авианалетов. Советские солдаты получали эти пулеметы вместе с американскими бронетранспортерами. Они по достоинству оценили качество этого оружя в городских боях конца войны.
Рис 13. Отряд Русских добровольцев вооружённых BAR 1918. Москва 1941г.
Рис 14. БАР 1918 в руках Красной Армии во время обороны Ленинграда.
Рис 15. БАР 1918 во время обороны Москвы.
О достоинствах пулеметов «Браунинг» красноречиво говорит и то, что трофейные бельгийские F.N. 30 и польские wz.28 хорошо послужили также германскому вермахту: под немецкими обозначениями — соответственно MG 127(b) и МG 154(p) - они нередко использовались в регулярных частях гитлеровской армии...
Рис 9. Немецкий солдат сдаётся в плен союзникам вооружённым БАР 1918.
Ручной пулемет системы Браунинга калибра .30-06 долго находился в американских войсках. Он верой и правдой служил до конца 50-х, уступив затем место в строю новым автоматическим штурмовым винтовкам М14 и мощным единым пулеметам М60 с ленточным питанием. Но и сегодня некоторые модификации этого знаменитого оружия «воюют» по меньшей мере в десятке стран Центральной Африки, Южной Америки и Ближнего Востока.
Рис 15. БАР 1918 во время военной операции в Северной Корее.
Рис 19.
Американский солдат с Тяжёлой винтовкой БАР 1918. Вторая Мировая Война.

|
| |
| |
